1.4 SIMULASI JARINGAN KOMPUTER MENGGUNAKAN FIREWALL

pada tanggal

 SIMULASI JARINGAN KOMPUTER DENGAN MENGGUNAKAN FIREWALL


PENGERTIAN FIREWALL

firewall adalah pelindung sistem jaringan komputer dan perangkat lainnya yang berfungsi melindungi segala ancaman-ancaman yang berbahaya.

LANGKAH LANGKAH SIMULASI MENGGUNAKAN FIREWALL

1. Membuat Topologi Jaringan

Dalam membuat rancangan model topologi jaringan komputer untuk warnet,penulis menggunakan dan memanfaatkan area kerja dari Cisco Packet Tracker,rancangan disesuaikan dengan pilihan device yang dibutuhkan dan hubungkan dengan kabel. Device yang dibutuhkan meliputi :
  • 5 Buah Pc
  • 2 Switch Tipe  2960 24TT
  • 1 Router Tipe 1941
  • Kabel Straight & Console
  • 1 Server
2. Berikan Ip pada masing masing Interface

PORT GIgabit Ethernet 0/0:192.168.1.1  255.255.255.0
PORT GIgabit Ethernet 0/1:192.168.2.1  255.255.255.0



3. Berikan IP Gateway dan DNS pada computer Client

• PC 0:

          IP : 192.168.1.2
          SUBNET : 255.255.255.0
          GATEAWAY :192.168.1.1
          DNS :192.168.2.2

• PC 1:

          IP : 192.168.1.3
          SUBNET : 255.255.255.0
          GATEAWAY :192.168.1.1
          DNS :192.168.2.2

• PC 2:

          IP : 192.168.1.4
          SUBNET : 255.255.255.0
          GATEAWAY :192.168.1.1
          DNS :192.168.2.2

• PC 3:

          IP : 192.168.2.3
          SUBNET : 255.255.255.0
          GATEAWAY :192.168.2.1
          DNS :192.168.2.2

•PC 4:

          IP : 192.168.2.4
          SUBNET : 255.255.255.0
          GATEAWAY :192.168.2.1
          DNS :192.168.2.2

•PC 5:

           IP : 192.168.2.5
          SUBNET : 255.255.255.0
          GATEAWAY :192.168.2.1
          DNS :192.168.2.2

SERVER :
          IP : 192.168.2.2
          SUBNET : 255.255.255.0
          GATEAWAY :192.168.2.1
          DNS :192.168.2.2


4. BERI GATEAWAY DAN SERVER0




5. BUKA MENU SERVICE > DNS. "ON" DNS SERVICE NYA

         • ISI DOMAINYA : "JUDI.COM"
         • ISI ADDRESS DENGAN IP SERVER :"192.168.2.2"
         • DAN KLIK TULISAN "ADD"

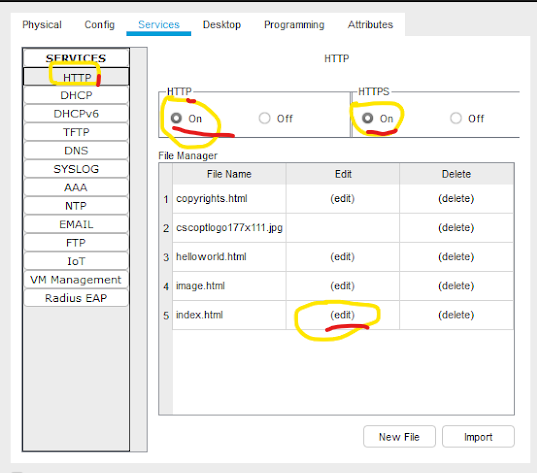

6. BUKA MENU SERVICE> HTTP"ON"DI HTTP DAN HTTPS

  • KLIK EDIT DI "index.html"





8. SECARA DEFAULT AKAN TAMPIL SEPERTI INI





8. KLIK SAVE JIKA SUDAH SELESAI DI EDIT

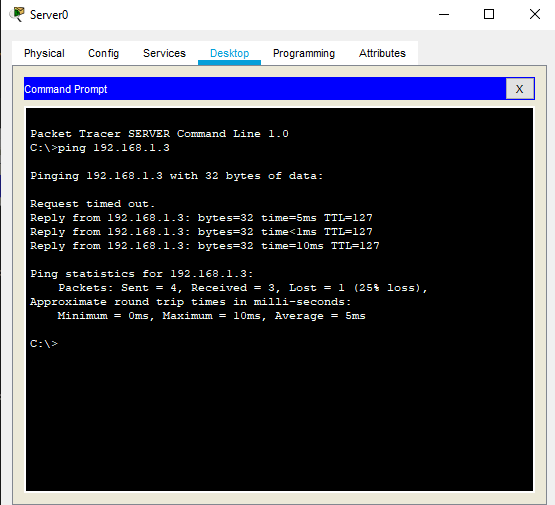

9. PERCOBAAN PING DARI SERVER 0 (IP :192.168.2.2) KE PC0 (IP: 192.168.1.2)


10. MEMBUKA WEBSITE"judi.com" DI PC 0

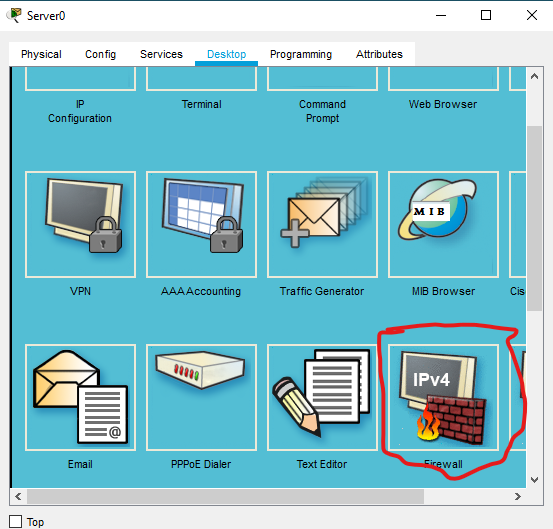

11. BUKA MENU DEKSTOP>Firewal

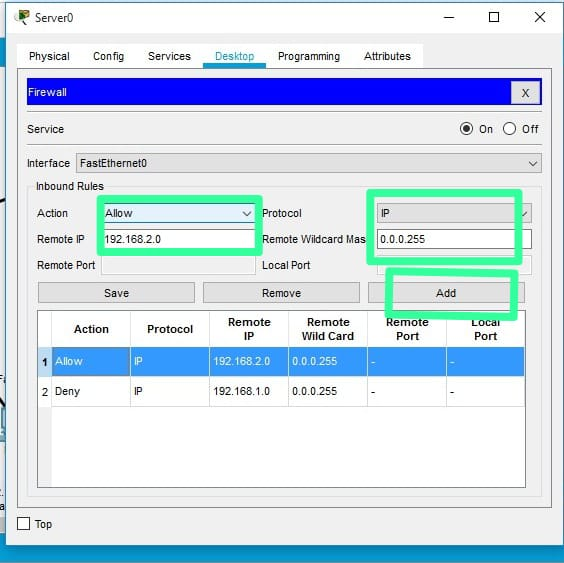

JANGAN LUPA DI "ON" FIREWAL
-ACTION : ALLOW
-REMOTE IP :192.168.2.0 (IP NETWORK)
-PROTOCOL : IP
-REMOTE WILCARD MASK :0.0.0.255
-LALU KLIK ADD



TOLAK ACCESS PADA FIREWAL
ACTIO: DENY
-REMOTE IP : 192.168.1.0 (IP NETWORK)
-PROTOCOL : IP
-REMOTE WILDCARD MASK : 0.0.0.255
-LALU KLIK SAVE





TEST PERCOBAAN FIREWAL
  • TAMPILAN DI PC 5 YANG IPNYA 192.168.2.5  (ACCESS DENY / AKSES DITOLAK)
  • TAMPILAN DI PC 0 YANG IPNYA 192.168.1.2  (ACCESS ALLOW/AKSES DIIZINKAN)






KESIMPULAN DARI FIREWAL JARINGAN KOMPUTER ADALAH :

Kesimpulan dari firewall jaringan komputer adalah bahwa firewall adalah sebuah sistem keamanan yang berfungsi untuk melindungi jaringan komputer dari ancaman yang dapat merusak atau mengganggu operasi normal jaringan. Fungsi utama firewall adalah untuk mengontrol lalu lintas data yang masuk dan keluar dari jaringan berdasarkan aturan-aturan yang telah ditentukan.
